آلة تشكيل لفة الجزء الخامس
- الاستعمال: مشبك الفرقة أوميغا الخامس
- القطر: 55 ~ 800mm
- سمك الملف: 0.8 مم إلى 3 مم
- عرض الملف: 30mm ~ 120mm
- مادة البكرات: Cr12Mov
- المحطات: 8 محطة
- المحرك: محرك سيرفو 11KW

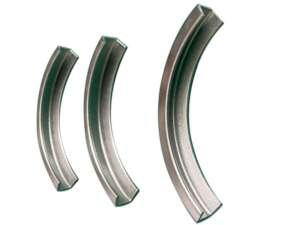

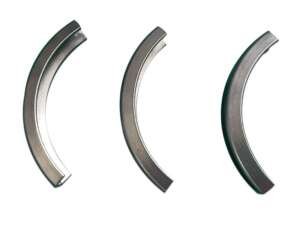

تطبيقات آلة تشكيل لفة لدينا
- الفرقة الخامس المشبك
- حلقة القفل
- المشابك الدائري
- الجوانات
- الحواف
- اقتران G
- محابس الطائرات
يستخدم هذا النوع من آلات تشكيل اللف الفولاذ المقاوم للصدأ كمواد خام ، من خلال عمليات فك اللفائف ، والتقويم ، وتشكيل اللفائف ، والقطع ، ويمكنها إنتاج جميع أنواع حلقات التثبيت.
معلمات الجهاز
لا | المنتجات | متطلبات تقنية |
1 | عملية الإنتاج
| آلة فك اللفافة - التسوية - تشكيل الأسطوانة - رأس الدلفنة - القطع |
2 | المساحة الأرضية | 15 × 2.5 × 2 (L × W × H) م |
3 | اتجاه التغذية | من اليسار الى اليمين |
4 | الجهد االكهربى | 380 فولت ، 50 هرتز ، 3 مراحل |
5 | العرض الجوي | معدل التدفق: 0.5m³ / min ؛ الضغط: 0-0.7 ميجا باسكال |
6 | السوائل الهيدروليكية | 46 # |
7 | معدات النفط | 150 # |
8 | مادة الشريط | ستانلس ستيل |
9 | عرض الشريط | ≤80mm |
10 | سمك الشريط
| ≤2.8mm |
11 | سرعة | 10 مكونات في الدقيقة لقطر 378 مم 15 مكونات في الدقيقة لقطر 248 مم 20 إلى 25 مكونًا في الدقيقة للقطر 115.8 إلى 127.4 مم 20 إلى 25 مكونًا في الدقيقة للقطر 127.4 إلى 155.8 مم 20 إلى 35 مكونًا في الدقيقة للقطر 72.6 إلى 148.8 مم |
12 | طول التسامح | ± 0.25mm |
13 | مجموع الطاقة | حوالي 25 كيلو واط |
السمة الرئيسية لآلة تشكيل الجزء الخامس
- الوظيفة والهيكل: ورقة لفائف الفولاذ المقاوم للصدأ سوف تمر عبر بكرات ثم تقطع. ومن خلال التحكم في الرأس المتداول لتغيير أقطار حلقة المشبك ذات الشفة.
- نعتمد وظيفة التغيير السريع ، من خلال تغيير مختلف بكرات بأشكال مختلفة ، يمكننا إنتاج حواف بأشكال وزوايا وعروض مختلفة.
- يتم التحكم في القطر من خلال تصميمنا الفريد للرأس المتداول.
- تعتمد الأسطوانة على تركيبة التركيبة ، وفرق السرعة ومقاومة التشكيل صغيرة ، وتآكل السطح الفولاذي صغير ؛ يستخدم تصميم عملية اللف البرنامج المستورد وتصميم الكمبيوتر ويقوم بتحليل FEA ويضمن دقة شكل القطعة ولا يخدش مادة الورقة.
- يمكن أن يقلل استخدام جهاز التشحيم من منتجات معالجة الاحتكاك والبكرات.
- كشف الطول: تتحرك عجلة القياس فوق الملف الشخصي ، يتحكم مولد النبضات الدوارة في إشارة النبض ، وتصدر وحدة التحكم أمر قطع وفقًا لطول الملف الشخصي المطلوب.
عملية تشغيل آلة تشكيل الجزء الخامس
المكونات الرئيسية لآلة تشكيل الجزء الخامس
لا | المنتجات | الكمية | تعليق |
1 | آلة لف | مجموعة 1 |
|
2 | آلة استقامة | مجموعة 1 |
|
3 | جهاز تشكيل وقطع اللفة | مجموعة 1 |
|
4 | غطاء الحراسة | مجموعة 1 | اختياري |
5 | نظام التحكم | مجموعة 1 |
|
المعلمات الفنية للأجهزة الرئيسية
لا | المنتجات | معلومات فنية | |
1 |
آلة لف
| عرض الشريط | 30-100 مم ; |
سمك الشريط | ≤2 مم ; | ||
القطر الداخلي للملف | ф480-520 مم (حسب متطلبات العميل) ; | ||
القطر الخارجي للملف | φ1300mm ; وزن التحميل: ≤1T | ||
توسيع الطريق | مانيوال | ||
الطاقة | 3 كيلو واط | ||
2 | جهاز استقامة | عرض الشريط | 30-100 مم ; |
سمك الشريط | ≤2 مم ; | ||
قوة المحرك | 1.5 كيلو واط | ||
سرعة | 16 م / دقيقة | ||
ترتيب الأسطوانة | 7 بكرات | ||
وضع الترتيب | 4 نقاط مستقلة | ||
3 | تشكيل لفة | تشكيل المحطات | 8 محطات |
نوع مدفوعة | معدّات الأطفال | ||
تشكيل الرف: | يتم ضبط الأسطوانة عن طريق العرض الرقمي. | ||
الملعب الملعب | 200mm | ||
الأعلى. عرض تغذية الملف | 100mm | ||
ماكس. سماكة المادة | 2mm | ||
قطر مهاوي | Φ50mm ، 42CrMo (التبريد والتلطيف) | ||
مادة الرول | Cr12 ، صلابة: HRC58-60 ° | ||
المحرك الرئيسي | 15KW | ||
أجهزة الثني والقطع | مجموعة 1 | ||
جهاز رأس تركيا (اختياري) | 1set |
مكونات الملكية
1 ، دليل الأسطوانة الجهاز
إدخال دقيق لعجلة التشكيل الأولى ، مع شاشة رقمية ، وكشف عن الرأس والذيل للملفات.
2 ، نظام تزييت
سيكون نظام التزييت لتشكيل القطع قائمًا بذاته داخل الماكينة. سيتم إعادة تدوير التشحيم الزائد من عملية التشكيل وتصفيته وإعادة استخدامه.
3 ، جهاز علب التروس الخاصة
قمنا بتحسينه وإضافة علبة تروس. توجد التروس في علبة التروس لضمان التشحيم الكافي ودقة نقل أعلى وضوضاء أقل. دقة الطول التي يمكننا تحقيقها الآن يمكن ضمانها في حدود 0.5 مم.
4 、 نظام التحكم
هناك أوضاع تشغيل يدوية / أوتوماتيكية. لديها وظيفة التحويل اليدوي والأوتوماتيكي: في ظل الحالة اليدوية ، يمكن تشغيلها على جهاز واحد لسهولة الصيانة ؛ في ظل الحالة التلقائية ، يمكن تشغيله على الخط بالكامل والبدء بالتتابع ؛ مع زر التوقف في حالات الطوارئ ، من السهل التعامل مع حالات الطوارئ وضمان سلامة المعدات والمشغلين.
تعتبر لوحة التشغيل اليدوية بجانب الماكينة ملائمة لتشغيل العمال.
مكونات الملكية
س: ما هي سرعة الإنتاج؟
ج: تعتمد شركتنا محرك سيرفو ، يمكن التحكم في السرعة ، وفقًا لسمك المادة وقطر المنتج ، وكلها يمكن أن تلبي متطلبات العملاء. يمكن أن تفعل Usaully 15 إلى 30 مكونًا في غضون دقيقة واحدة.
س: ما هي المزايا؟
ج: لقد قمنا بتطوير أحدث التقنيات لإنتاج المشابك ، من خلال تشكيل لفة لمرة واحدة لإكمالها ، بدلاً من الاستخدام السابق للثقب والعمليات الأخرى.
س: ما هي مادة البكرات؟
ج: حول الأسطوانات نستخدم 42CrMo أو Cr12Mov ، وفقًا لمتطلبات العملاء. حول حوامل التشكيل بالدلفنة ، لدينا العديد من الأنواع ، مثل نوع لوحة الحائط ونوع الممر المقوس ونوع عمود التوجيه.
س: ما هو الحد الأقصى. هل يمكن استخدام سمك الملف في هذا الجهاز؟
ج: يمكننا تصميم آلات تشكيل غير قياسية وفقًا لسماكة مختلفة ومواد لفائف مختلفة. يمكنك تزويدنا بمتطلباتك ورسوماتك.
س: كم عدد الملامح التي يمكن أن تنتجها هذه الآلة؟
ج: تحتاج فقط إلى تغيير بكرات يمكنها تصنيع جميع أنواع المشابك.
