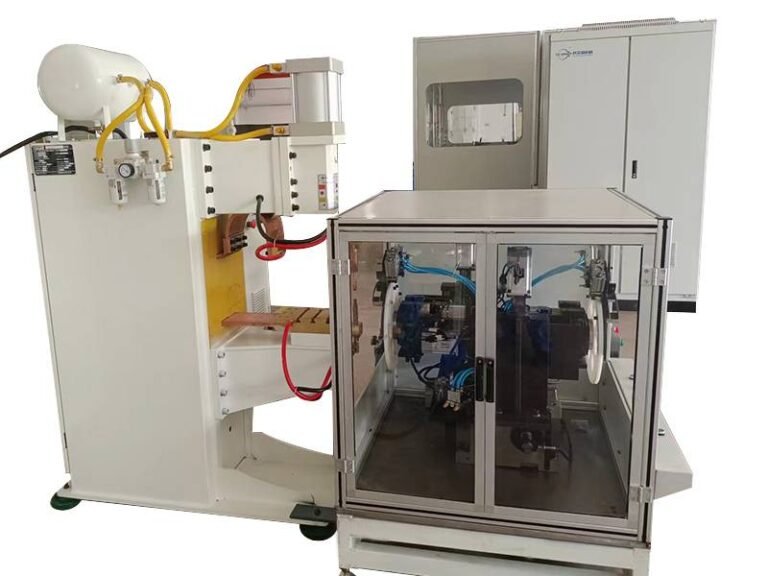

آلة لحام أوتوماتيكية ذات رأس مزدوج
المواصفات الفنية للآلة والوصف
معلمات الجهاز
لا | المنتجات | متطلبات تقنية |
1 | عملية الإنتاج | وضع التغذية - اللحام الآلي - التفريغ |
2 | المساحة الأرضية | 2.5 × 1.4 × 2.2 （L × W × H） M. |
3 | اتجاه التغذية | موقف التغذية |
4 | الجهد االكهربى | وفقا لمتطلبات العملاء |
5 | العرض الجوي | معدل التدفق: 0.5m³ / min ؛ الضغط: 0-0.7 ميجا باسكال |
6 | السوائل الهيدروليكية | زيت هيدروليكي مضاد للتآكل L-HM46 # |
7 | معدات النفط | L-220 |
8 | مادة الشريط | ستانلس ستيل |
9 | عرض الشريط | 25 مم (قابل للتخصيص) |
10 | سمك الشريط | ≤2.5 مم (قابل للتخصيص) |
11 | سرعة | 1 جهاز كمبيوتر / 40 ثانية |
12 | تحمل اللحام | ± 0.5mm |
13 | مجموع الطاقة | حوالي 167 كيلو واط |

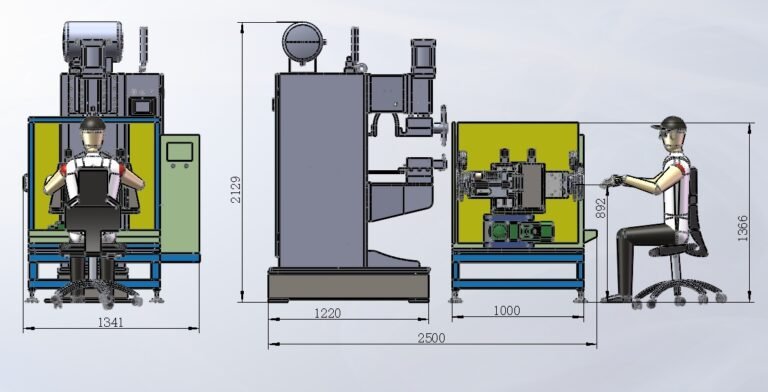

رسم
لا | المخططات |
1 | الرسم 47 |
2 | الرسم 70 |
3 | رسم 7H |
ماركة العناصر الكهربائية
لا | المنتجات | العلامات التجارية | تعليق |
1 | المجلس التشريعي الفلسطيني | HCFA | |
2 | HMI | HCFA | |
3 | العناصر الكهربائية | شنايدر | |
4 | أجهزة السيارات | HCFA | |
5 | الفاصل كام | الصين العلامة التجارية |
آلة لحام
| آلة لحام البقعة ذات التردد المتوسط | ||||
| المنتجات | سمد-40 | |||
| مزود الطاقة | الفولطية | تيار متردد 380 فولت. 3φ.50 / 60 هرتز | ||
| مواصفات التبديل | 600 فولت .100 أمبير | |||
| قيمة الصمامات (أ) | 100 | |||
| الطاقة المقدرة （KVA） | 160 | |||
| مدة التحميل （٪） | 50 | |||
| الجهد الثانوي بدون حمل （V） | ||||
| الحد الأقصى لتيار الدائرة القصيرة الثانوية （KA | 80 | |||
| ضربة العمل الفعالة للقطب الكهربائي （مم） | 80 | |||
| تباعد ذراع القطب الكهربائي (مم) | 260-520 | |||
| طول تمديد ذراع القطب （مم） | 560 | |||
| أقصى ضغط للقطب الكهربي （N） | 10050 | |||
| ضغط الهواء المضغوط （MPa | 0.2-0.5 | |||
| مياه التبريد | ضغط الماء （MPa | 0.2-0.5 | ||
| تدفق المياه （لتر / دقيقة） | > 30 | |||
| درجة حرارة الماء (0C) | درجة حرارة المدخل 15 -25 ℃ | |||
| المقاومة (KΩ.cm3) | >5 | |||
| سمك اللحام القياسي MS mm） | الخامة | mm | ||
| ستانلس ستيل | 3*3 | |||
| البعد الكلي （مم） | 1300 × 700 × 2300 (الطول * العرض * الارتفاع) | |||

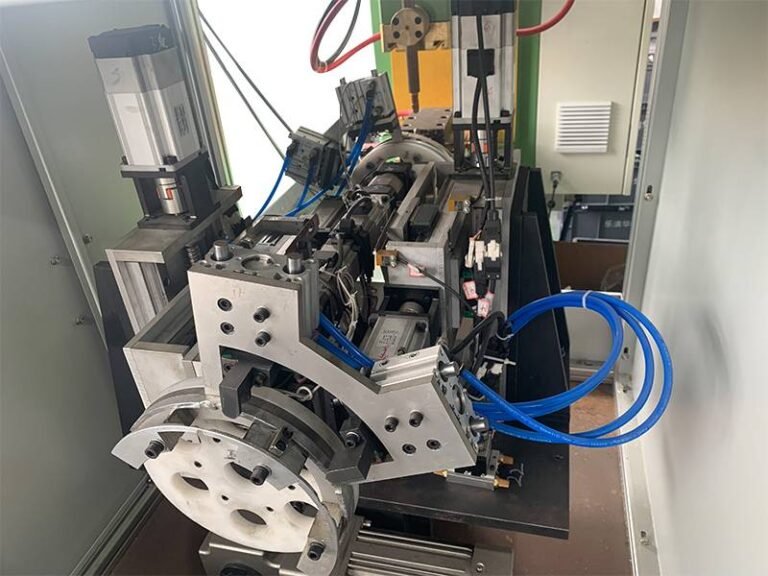

أجزاء متحركة
- تعتمد حركة الرفع ذهابًا وإيابًا في عملية اللحام على هيكل الانزلاق المتقاطع. تتكون الشريحة المتقاطعة من سبيكة ألومنيوم عالية الجودة ولولب كروي. الهيكل مضغوط وثابت ، والحركة سلسة ومستقرة ، ويتم التحكم فيها بواسطة محرك سيرفو ، والحمل 100 كجم ، والسكتة الدماغية 200 مم ، والدقة ± 0.05 مم.
- تعتمد الحركة الدورانية أثناء اللحام على منصة دوارة مجوفة وتحكم في محرك سيرفو ، والذي يتميز بثبات ودقة عاليين ، ودقة تحديد الموقع هي ± 0.5arc-min.

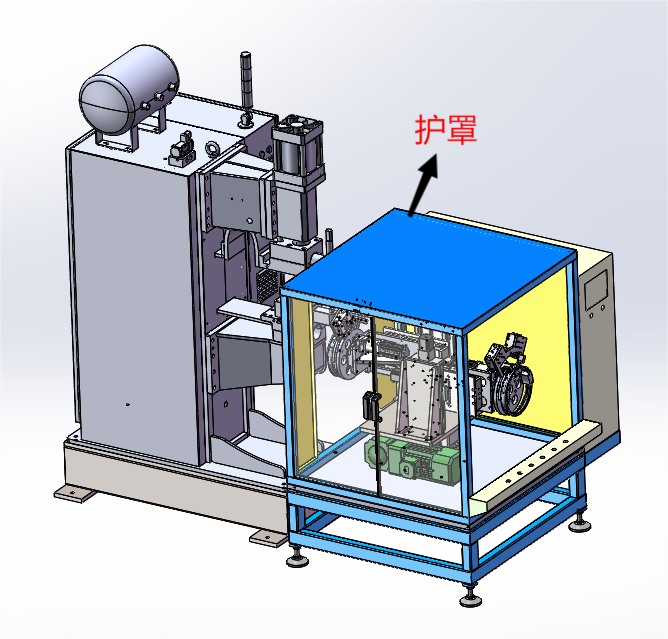

حرس
يعتمد الجزء الخارجي من مضيف المعدات على الهيكل المدمج لملف الألومنيوم ولوحة الصلب والزجاج الشبكي لحماية المشغلين والجزء المضيف والدوائر الكهربائية ، بهيكل ثابت ومظهر جميل.
نظام التحكم
يوجد وضع التشغيل اليدوي / التلقائي. لديها وظائف التحويل اليدوي والأوتوماتيكي. مع زر التوقف في حالات الطوارئ ، يمكنه الاستجابة بسهولة لحالات الطوارئ وضمان سلامة المعدات والمشغلين.
